模具經典之作：汽車空調殼體模具結構剖析
- 作者：巨高精機 點擊次數： 日期：2020-05-23 17:22:52 TAG: 模具經典之作 汽車空調殼體模具結構剖析
在汽車結構件中，空調殼體是較復雜的產品代表。今天我們就以空調殼體為例給大家剖析其模具結構的設計，對大家很有實用參考價值。
一、產品分析

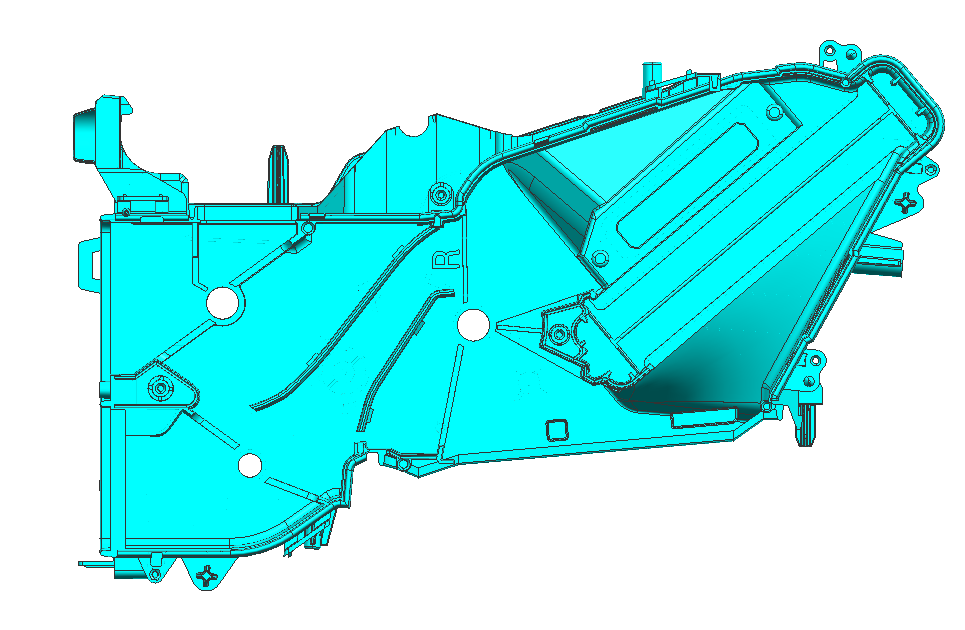

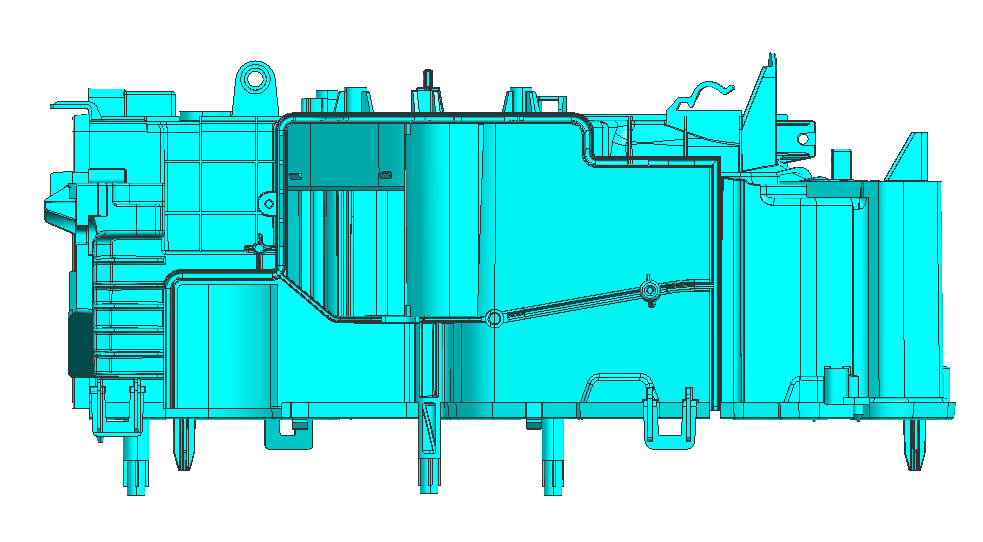

汽車空調殼體為汽車空調的核心部件，產品材料為PP-TD20。產品設計需考慮處裝配，排水，出風的多種功能要求，故其結構相對比較復雜。
在開始模具設計時，如何劃分前后模是一個重點問題。按常規思維，自然是骨位多、柱位多的那一側在后模，光面、骨位少的那一側在前模。而這個產品由于是結構件，外觀要求并不高，因此將骨位多的一側分在前模，光面與骨位少的一側分在后模，前后模鑲苛處理。
二、產品進膠

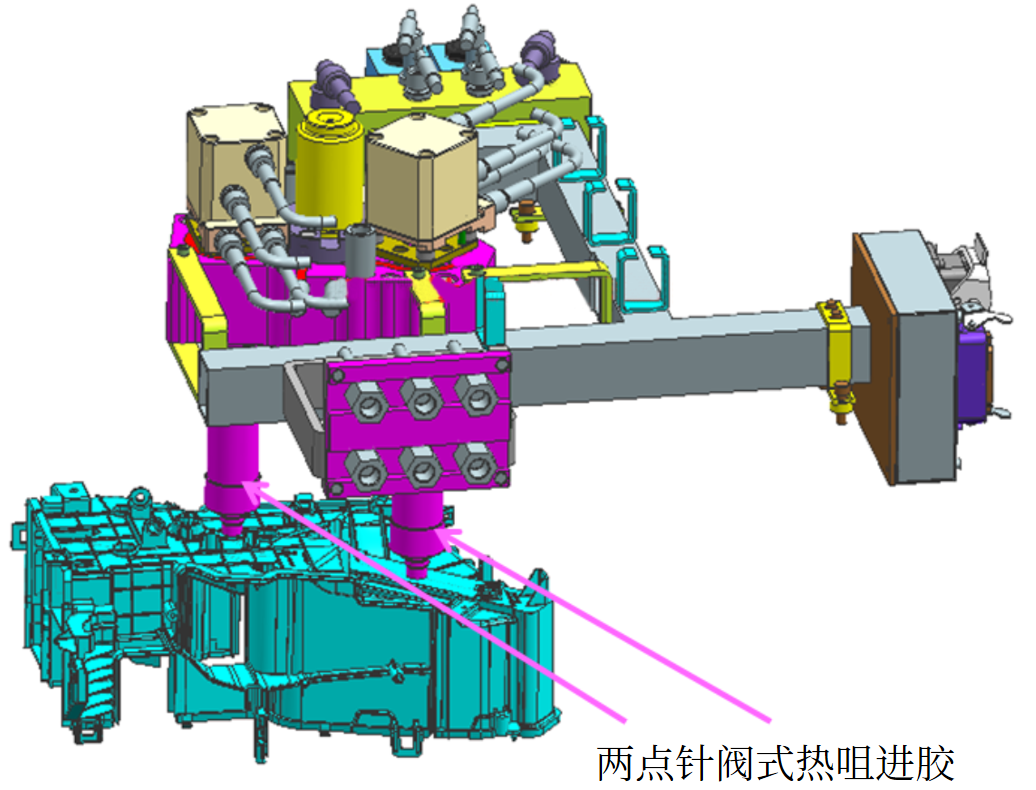

產品采用兩點針閥式熱咀進膠，直接點在產品表面上，如下圖所示。
前后模仁鑲苛

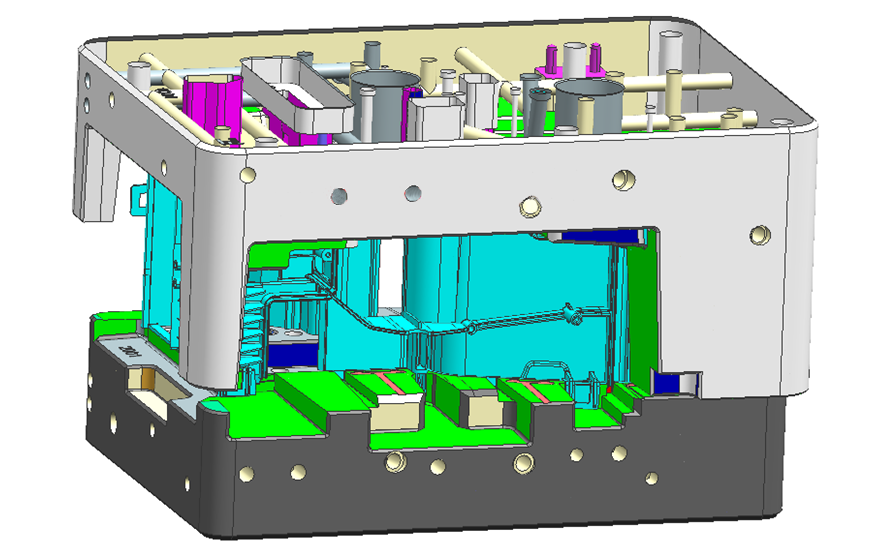

三、模具結構
模具結構1（前模行位）

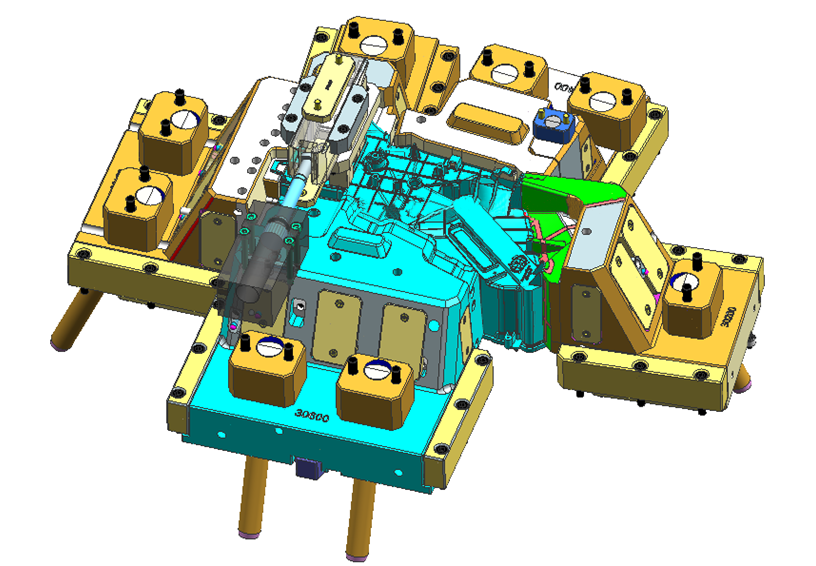

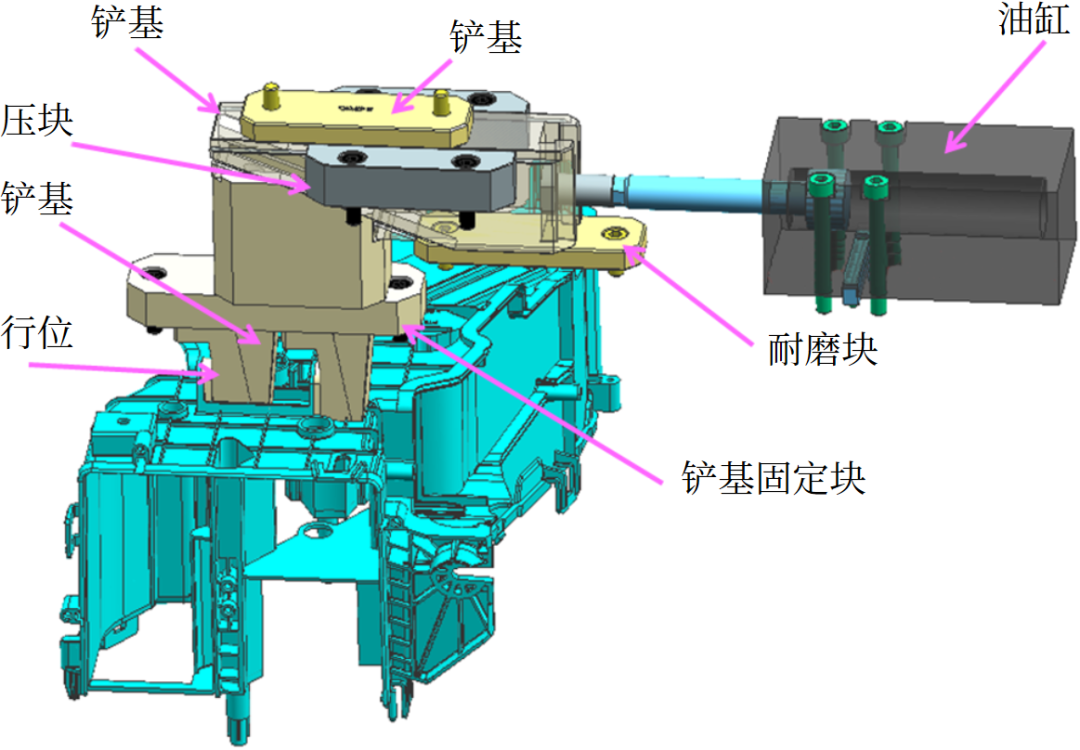

倒扣1與倒扣2出在前模，按一般思維可以采用前模斜頂結構或彈板抽芯，這套模具采用油缸轉換抽芯，一個油缸控制兩個行位，利用鏟基封膠。
模具結構2（后模行位1）

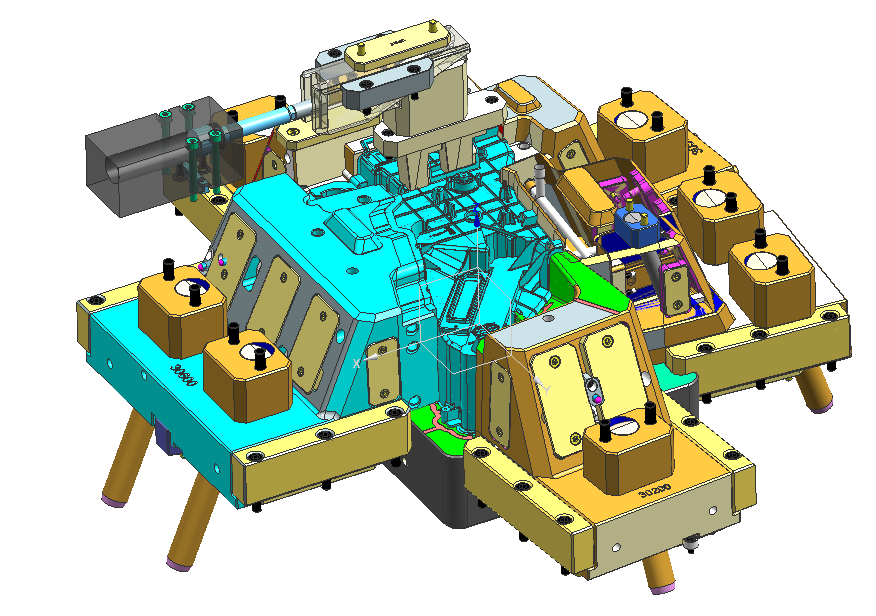

后模行位1與行位2是行位上走行位結構，行位2由于空間有限，不能做行位壓塊，設計時采用T槽做導向，這種機構適用于行位空間小的場合。
模具結構（后模行位3/4/5/6）

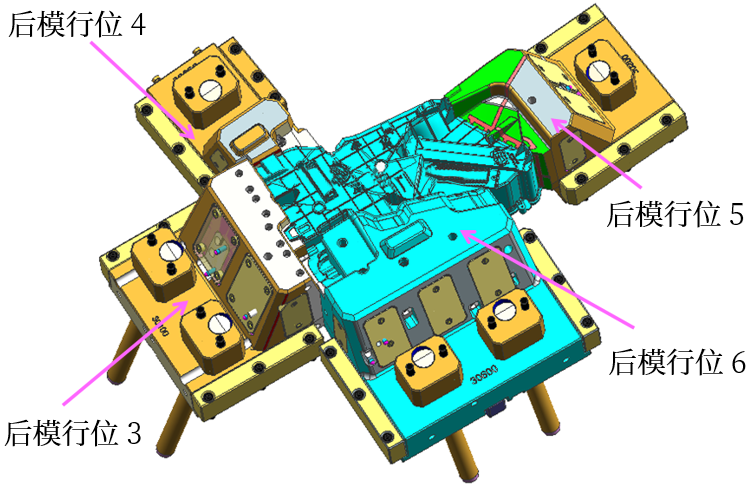

后模行位3/4/5/6為常規行位結構，部分行位采用了彈針裝置，防止產品粘行位。

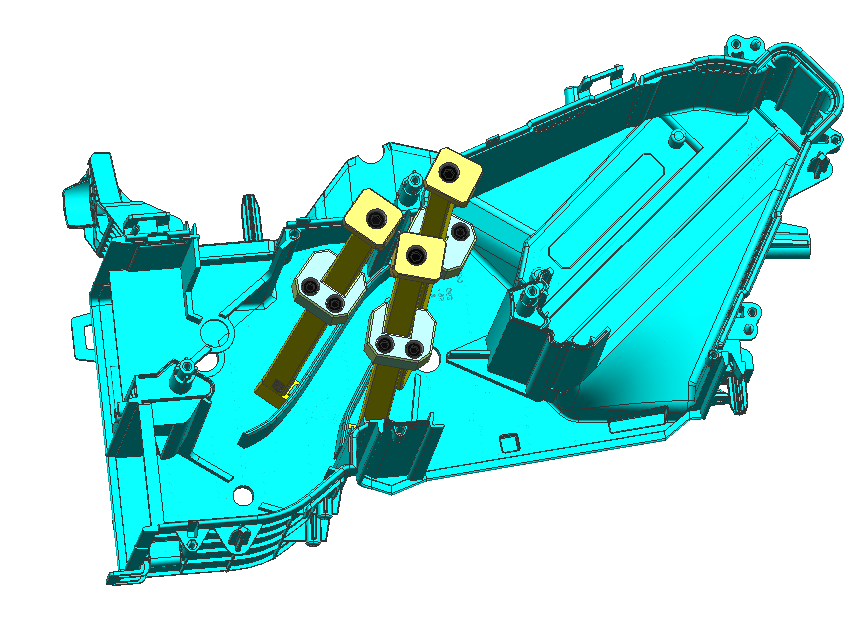

后模骨位側有三處倒扣，采用3支方形斜頂。

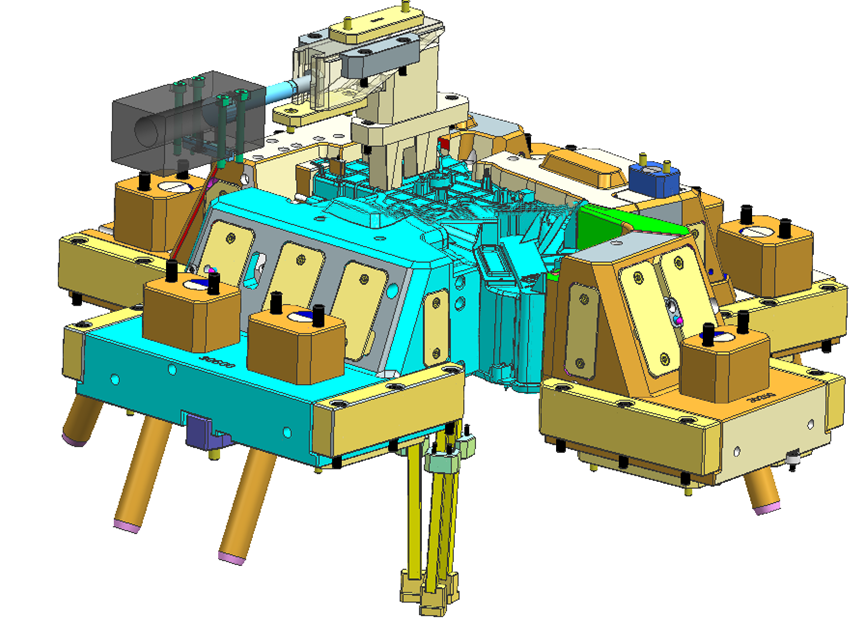

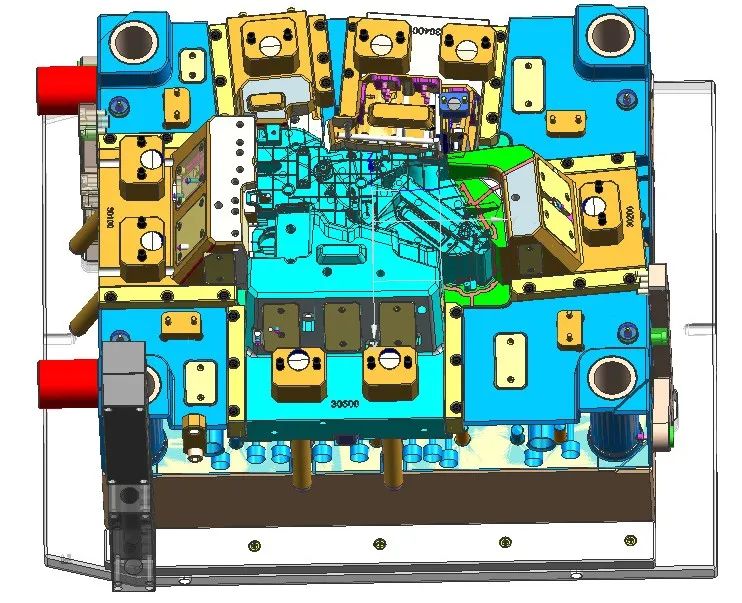

整體后模

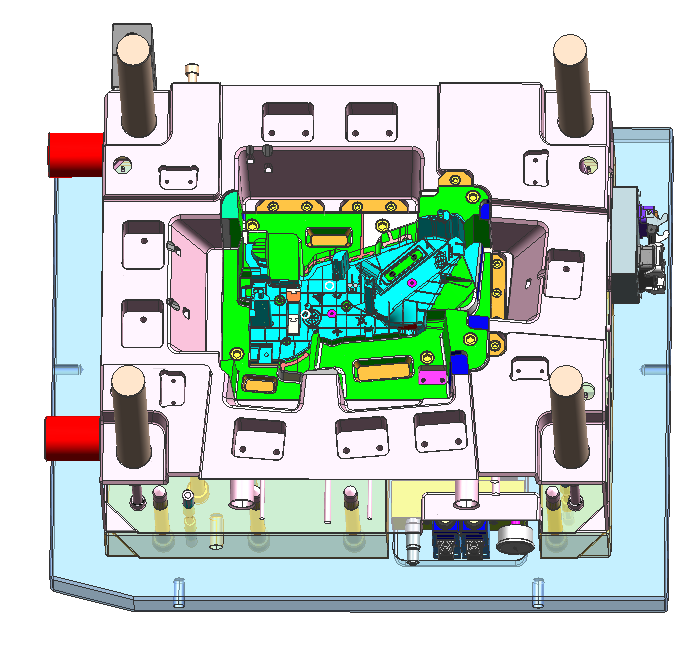

整體前模
